Tra le domande più fondamentali nell'ingegneria strutturale c'è: qual è il più forte modello di capriata ? Che tu stia progettando un ponte autostradale, una campata ferroviaria, un tetto industriale o una passerella pedonale a lunga campata, la geometria della trave reticolare scelta determina il modo in cui le forze si propagano attraverso la struttura, la quantità di materiale necessaria e la sicurezza con cui la struttura finita funzionerà sotto carico. La risposta non è un unico nome: dipende dalla lunghezza della campata, dal tipo di carico e dal materiale da costruzione. Ma la logica ingegneristica dietro ogni modello è chiara e comprenderla trasforma una domanda astratta in un quadro preciso e pronto per la decisione.

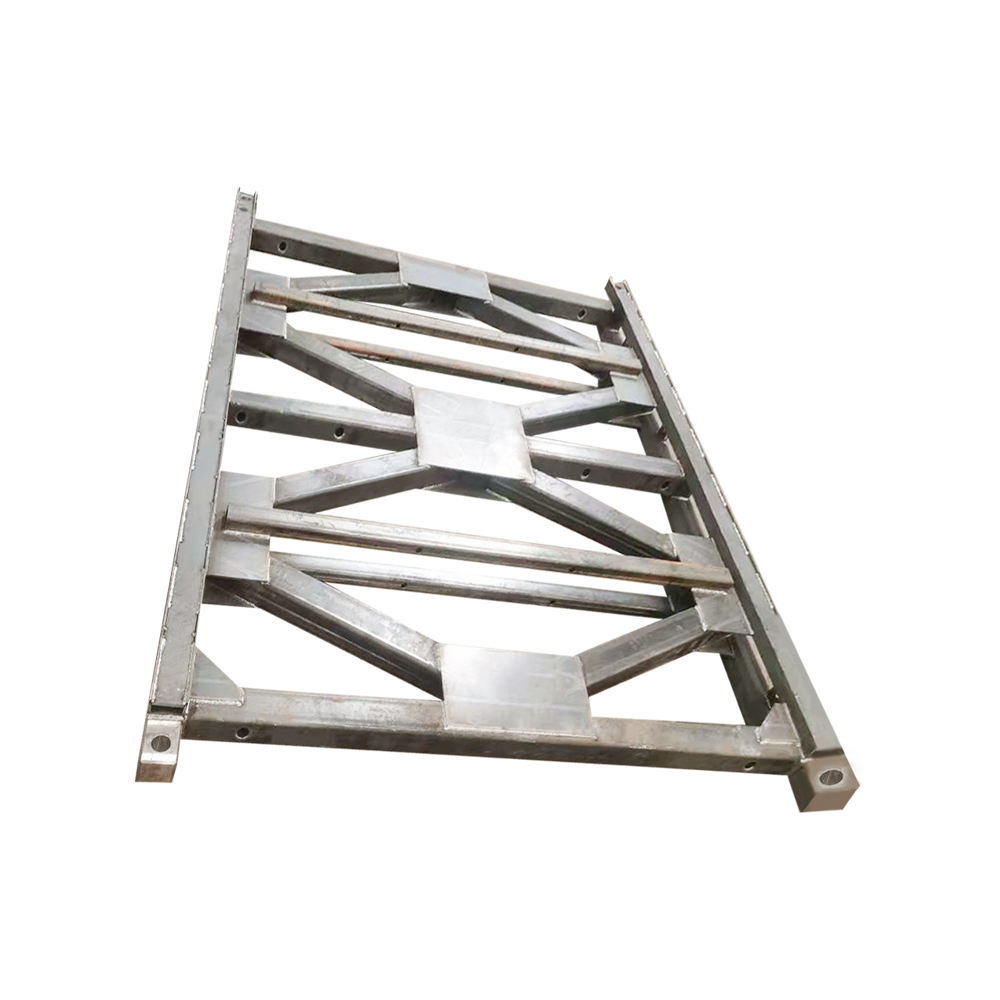

Ogni progetto di traliccio, indipendentemente dal suo modello specifico, deriva la sua potenza strutturale da un principio geometrico: il triangolo è l'unica forma intrinsecamente rigida sotto carico. Una struttura rettangolare si increspa e collassa quando su di essa viene applicata una forza laterale. Un triangolo, al contrario, non può cambiare forma senza deformare almeno uno dei suoi lati. Questa rigidità significa che i carichi applicati a qualsiasi punto di una travatura reticolare correttamente triangolata vengono immediatamente risolti in forze assiali - sia la tensione che separa l'elemento, sia la compressione che lo spinge insieme - senza alcun momento flettente indotto all'interno dei singoli elementi.
Questa distinzione tra carico assiale e flessione è fondamentale per comprendere la resistenza del traliccio. Una trave solida resiste al carico grazie alla sua resistenza trasversale alla flessione, che richiede una notevole profondità del materiale. Una travatura reticolare raggiunge la stessa campata utilizzando molto meno materiale instradando lo stesso carico attraverso una rete di elementi sottili e sollecitati assialmente. Gli elementi della corda - gli elementi orizzontali superiore e inferiore - sopportano l'effetto di flessione principale della campata come forze opposte di compressione e tensione. Gli elementi dell'anima - le diagonali e le verticali tra le corde - sopportano le forze di taglio. La disposizione specifica di questi membri della rete definisce il modello di traliccio.
Due proprietà del materiale sono decisive. L'acciaio è eccezionalmente resistente alla tensione: aste e cavi sottili possono sopportare enormi carichi di trazione senza rompersi. Tuttavia, gli elementi in acciaio lunghi e sottili sottoposti a compressione sono vulnerabili all'instabilità: un improvviso collasso laterale che può verificarsi ben prima che venga raggiunta la resistenza allo snervamento a compressione del materiale. Il modello di traliccio più resistente per una determinata applicazione è quindi quello che minimizza la compressione negli elementi lunghi e massimizza l'uso strutturale della tensione ove possibile.
Il traliccio Pratt: il modello più resistente per l'acciaio sotto carico gravitazionale
Brevettato nel 1844 da Thomas e Caleb Pratt, il traliccio Pratt è ampiamente considerato come il modello strutturalmente più efficiente per le strutture in acciaio nella gamma di campate più comuni. La sua caratteristica distintiva è l'orientamento dei suoi elementi d'anima diagonali: sono inclinati verso il basso verso il centro della campata. Sotto carico standard verso il basso (per gravità), questa disposizione pone le diagonali in tensione e gli elementi verticali in compressione. L'accordo superiore porta compressione; l'accordo inferiore porta tensione.
Mettendo gli elementi diagonali più lunghi in tensione anziché in compressione, il traliccio Pratt elimina il rischio primario di instabilità associato a tali elementi. Gli elementi di tensione possono essere resi sottili e leggeri perché l'acciaio resiste allo smontaggio in modo molto efficiente. Gli elementi di compressione – quelli verticali – sono mantenuti corti, il che limita ulteriormente la loro suscettibilità all’instabilità. Questo duplice vantaggio produce una struttura che raggiunge un’elevata capacità di carico con una quantità di materiale relativamente modesta, offrendo un rapporto resistenza/peso superiore.
I tralicci Pratt gestiscono efficacemente anche carichi dinamici e variabili. Poiché la tensione nelle diagonali gestisce le forze di taglio che si spostano quando i carichi in movimento attraversano la campata, il modello Pratt funziona in modo affidabile sia in condizioni di carico uniforme che concentrato, rendendolo la scelta dominante per i ponti autostradali e ferroviari durante l'età dell'acciaio e fino ai giorni nostri.
Caratteristiche strutturali del traliccio Pratt
- Gli elementi diagonali si inclinano verso il centro e sopportano la tensione sotto carico di gravità
- Gli elementi verticali sopportano la compressione e sono mantenuti corti per resistere alla deformazione
- Accordo superiore in compressione; corda inferiore in tensione: uso efficiente dell'acciaio in entrambi i ruoli
- Prestazioni eccellenti sia sotto carichi uniformi che dinamici (in movimento).
- Campo di campata ottimale: da 10 ma 60 m con carico verso il basso prevedibile in acciaio
Il traliccio Warren: il più efficiente dal punto di vista dei materiali per i ponti di media campata
Il traliccio Warren, introdotto nel 1848, è caratterizzato dalla sua serie di triangoli equilateri o isosceli formati da elementi diagonali alternati, senza verticali nella sua forma base. Sotto un carico uniformemente distribuito, le diagonali alternano tensione e compressione a seconda della loro posizione all'interno della campata, distribuendo uniformemente le forze di taglio sull'intera struttura.
Per i moderni ponti stradali e ferroviari di media campata, il traliccio Warren è spesso considerato il design più efficiente in termini di materiale disponibile. Dal punto di vista geometrico, utilizza meno membri della rete rispetto ai modelli Pratt o Howe, riducendo il numero totale di connessioni e componenti fabbricati. Un numero inferiore di membri significa costi di materiale inferiori, fabbricazione più rapida e tempi di costruzione ridotti. La geometria del triangolo equilatero distribuisce inoltre le sollecitazioni in modo uniforme su tutta la struttura, prevenendo la concentrazione della forza che può portare a cedimenti localizzati.
In pratica, la maggior parte delle capriate Warren utilizzate nei ponti incorporano elementi verticali intermedi aggiunti tra i nodi diagonali. Questi verticali gestiscono carichi concentrati, riducono la dimensione effettiva del pannello e migliorano le prestazioni del traliccio in caso di carichi di traffico variabili o asimmetrici. La configurazione Warren-with-verticals è spesso citata dagli ingegneri come punto di partenza ottimale per la progettazione di ponti in acciaio di media campata in cui i carichi variano in posizione - come il carico del traffico in tempo reale - perché lo schema diagonale alternato gestisce l'inversione di forza in modo più elegante rispetto al Pratt.
Rispetto al modello Pratt, il modello Warren richiede sezioni di acciaio più pesanti perché le sue diagonali devono essere dimensionate per sopportare sia tensione che compressione a seconda della posizione del carico. Questa compensazione nel peso degli elementi è generalmente controbilanciata dal risparmio nel numero degli elementi, rendendo la trave reticolare Warren la scelta più economica a livello di sistema per campate comprese tra 50 e 250 m.
Il traliccio Howe: il modello più resistente per le costruzioni in legno
Il traliccio Howe, sviluppato nel 1840, è l'inverso geometrico del Pratt: i suoi elementi diagonali si inclinano verso l'esterno dal centro della campata, ponendoli in compressione sotto carico di gravità mentre gli elementi verticali portano tensione. Questa inversione di ruoli ha profonde implicazioni per la selezione dei materiali. Nel 19° secolo, quando il legno era il materiale strutturale principale, la capriata Howe era il progetto dominante del ponte proprio perché il legno è naturalmente resistente alla compressione , rendendo i suoi lunghi elementi in legno diagonali strutturalmente solidi ed economici da usare.
Nelle moderne costruzioni in acciaio, tuttavia, il traliccio Howe raramente è la scelta più appropriata. Gli elementi di compressione lunghi richiedono sezioni più pesanti e robuste per resistere alla deformazione: una penalità strutturale ed economica significativa rispetto agli elementi di tensione equivalenti in una configurazione Pratt. Le diagonali di compressione di una travatura reticolare Howe, essendo più lunghe delle verticali, richiedono più materiale per la stessa capacità di carico. Ciò rende il modello Howe più pesante e più costoso in acciaio senza fornire un vantaggio strutturale compensativo sotto carichi standard verso il basso.
Il traliccio Howe ha un'applicazione moderna specifica: dove si verifica un'inversione di carico confermata - situazioni in cui il sollevamento o forze insolite causano l'inversione in compressione di quelle che normalmente sarebbero diagonali di tensione in una disposizione Pratt - la geometria Howe può essere la risposta strutturale corretta. Un ingegnere strutturale autorizzato deve verificare questa condizione prima che la geometria Howe venga specificata in qualsiasi progetto contemporaneo in acciaio.
Come Truss: migliori applicazioni
- Ponti in legno e strutture in legno in cui le diagonali dominanti in compressione si allineano con le forze naturali del materiale
- Campate da brevi a medie (da 40 a 160 piedi) in applicazioni agricole e industriali in legno
- Strutture in acciaio in cui l'inversione del carico confermata richiede una geometria diagonale ottimizzata per la compressione
- Restauro del patrimonio di ponti coperti del XIX secolo e campate ferroviarie storiche
Il traliccio K: il modello più resistente per strutture in acciaio profonde e di lunga portata
Per le campate lunghe in cui la profondità del traliccio diventa significativa – generalmente superiore a 30 metri – il traliccio a K rappresenta il modello più resistente e strutturalmente appropriato per le costruzioni in acciaio. In un traliccio a K, gli elementi diagonali di ciascun pannello sono suddivisi in due segmenti più corti che si incontrano in un punto sull'elemento verticale, creando una forma che ricorda la lettera K. Questa suddivisione ha uno scopo strutturale fondamentale: riduce di circa la metà la lunghezza effettiva non supportata della diagonale di compressione, riducendo drasticamente il rischio di deformazione.
L’importanza di questo non può essere sopravvalutata. Nelle capriate profonde, gli elementi diagonali sono intrinsecamente lunghi. Gli elementi lunghi sottoposti a compressione sono esponenzialmente più suscettibili all'instabilità all'aumentare della loro lunghezza non supportata: una relazione governata dalla formula di instabilità di Eulero. Dividendo ciascuna diagonale nel suo punto medio e rinforzandola contro l'elemento verticale, il traliccio a K converte quello che sarebbe un elemento di compressione pericolosamente lungo in due segmenti più corti e molto più stabili. Ciò consente l'uso di sezioni diagonali più leggere di quelle che sarebbero altrimenti strutturalmente sicure, migliorando il rapporto complessivo resistenza/peso della travatura reticolare nelle campate in cui la geometria Pratt e Warren richiederebbe elementi di compressione proibitivamente pesanti.
Il traliccio K comporta un costo aggiuntivo: i suoi nodi di connessione aggiuntivi e le strette tolleranze di fabbricazione in ciascuna intersezione K aumentano la complessità della produzione. Questo sovraccarico è strutturalmente giustificato solo laddove l’instabilità a compressione governa realmente la progettazione diagonale. Per campate più corte o meno profonde in cui una capriata Pratt o Warren gestisce adeguatamente la lunghezza degli elementi, l'aggiunta della complessità della capriata K comporta costi senza un ritorno strutturale compensativo.
Il traliccio di Baltimora: il più resistente per campate ferroviarie molto lunghe con carichi pesanti
Il traliccio Baltimora è uno sviluppo diretto del traliccio Pratt, aggiungendo sotto-puntoni secondari tra i punti del pannello per suddividere i lunghi elementi di compressione in segmenti più corti e più resistenti alla deformazione. Condivide la logica delle forze fondamentali di Pratt - tensione nelle diagonali principali, compressione nelle verticali e nella corda superiore - ma aggiunge una ridondanza strutturale che lo rende particolarmente potente per i ponti ferroviari a campata molto lunga che trasportano i carichi pesanti e dinamici del traffico merci.
La combinazione della geometria della forza Pratt del traliccio Baltimora con il rinforzo del sottopuntone conferisce una resistenza eccezionale in situazioni di carico pesante. Il rinforzo aggiuntivo nel pannello inferiore gestisce efficacemente sia le forze di compressione che quelle di tensione, garantendo che il ponte possa sopportare sia i carichi statici statici che l'intenso carico dinamico delle locomotive pesanti senza cedimenti degli elementi. Il suo design complesso comporta costi di fabbricazione più elevati, ma per le campate nella categoria di 250 piedi e oltre sotto carico ferroviario, questo investimento è strutturalmente giustificato.
Confronto tra i principali modelli di tralicci: una sintesi strutturale
La tabella seguente riassume le principali caratteristiche strutturali, gli intervalli di campata ottimali e le applicazioni principali di ciascun modello di traliccio principale per aiutare ingegneri e progettisti a prendere decisioni informate sulla progettazione iniziale:
Pratt Truss
- Logica della forza: diagonali di tensione, verticali di compressione
- Durata ottimale: Da 10 m a 60 m in acciaio
- Ideale per: ponti in acciaio e strutture industriali soggetti a carichi gravitazionali prevedibili
Warren Truss
- Logica della forza: diagonali alternate di tensione/compressione, nessuna verticale nella forma base
- Durata ottimale: da 50 a 250 metri; il più efficiente in termini di materiali per campate medie
- Ideale per: ponti stradali e ferroviari con carichi variabili o in movimento
Howe Truss
- Logica della forza: Diagonali di compressione, verticali di tensione
- Durata ottimale: da 40 a 160 piedi; meglio in legno
- Ideale per: ponti di legno; applicazioni in acciaio solo dove è confermata l'inversione del carico
K-Traliccio
- Logica della forza: diagonali divise che riducono la lunghezza d’instabilità effettiva in compressione
- Durata ottimale: 30 m dove la profondità del traliccio è significativa
- Ideale per: telai in acciaio lunghi e profondi dove la deformazione governa il design diagonale
Travatura di Baltimora
- Logica della forza: Geometria Pratt con sotto-puntoni per una maggiore rigidità degli elementi di compressione
- Durata ottimale: 250 piedi e oltre
- Ideale per: campate ferroviarie molto lunghe che trasportano carichi pesanti e dinamici
Fattori chiave che determinano quale modello di traliccio è più resistente per il tuo progetto
La scelta del modello di traliccio più resistente per un progetto specifico richiede la valutazione di diverse variabili interagenti. Prima di specificare la geometria finale della trave reticolare è necessario considerare i seguenti fattori:
- Lunghezza della campata: Campate brevi favoriscono la semplicità (Pratt o Warren). Campate lunghe richiedono strategie di gestione della compressione (K-truss, Baltimore truss).
- Tipo di carico: I carichi morti uniformi si adattano a Pratt. I carichi variabili e in movimento sono adatti a Warren. Carichi dinamici molto pesanti sono adatti a Baltimora. Il sollevamento confermato o l'inversione del carico possono essere adatti a Howe.
- Materiale da costruzione: L'acciaio massimizza il vantaggio delle geometrie Pratt e Warren dominanti la tensione. Il legno è meglio servito dalla geometria Howe, che comprime gli elementi diagonali più lunghi.
- Profondità traliccio: Tralicci poco profondi con diagonali corte funzionano bene nelle configurazioni Pratt o Warren. Tralicci profondi con lunghe diagonali richiedono la strategia di suddivisione del traliccio a K per controllare l'instabilità.
- Complessità di fabbricazione: Warren e Pratt offrono collegamenti più semplici. Il traliccio K e il traliccio Baltimora comportano più nodi e tolleranze più strette, aumentando i costi e i tempi di fabbricazione.
- Codici di progettazione applicabili: Tutte le decisioni strutturali devono essere verificate rispetto a AASHTO LRFD (ponti), AISC 360 (edifici) o allo standard di ingegneria strutturale locale equivalente prima che qualsiasi progettazione venga finalizzata.
Conclusione
Alla domanda su quale sia il modello di traliccio più resistente la risposta non è data da un singolo nome di progetto, ma da un chiaro insieme di principi ingegneristici applicati a specifiche condizioni di progetto. Per le strutture in acciaio con campate più comuni comprese tra 10 e 60 metri sotto carico gravitazionale verso il basso, il traliccio Pratt è costantemente il modello più resistente ed efficiente in termini di materiale , a causa delle sue diagonali di tensione e delle brevi verticali di compressione. Per i ponti di media campata in cui i carichi si spostano e si spostano, la capriata Warren spesso supera la Pratt in termini di efficienza complessiva. Per campate lunghe e profonde in cui l'instabilità diagonale diventa la modalità di cedimento determinante, il traliccio a K offre una robustezza strutturale che né Pratt né Warren possono eguagliare. Per le costruzioni in legno, il traliccio Howe allinea le forze di compressione con le proprietà naturali del legno, rendendolo la scelta più forte in quel contesto materiale. E per le applicazioni ferroviarie pesanti a lunga campata più impegnative, il traliccio Baltimora, uno sviluppo raffinato del Pratt, fornisce la ridondanza e la rigidità richieste dai carichi estremi.
In definitiva, il traliccio più resistente è sempre quello la cui geometria è correttamente adattata al materiale, alla luce e alle condizioni di carico. Qualsiasi decisione progettuale specifica deve essere verificata da un ingegnere strutturale autorizzato rispetto ai codici di progettazione applicabili e alle condizioni specifiche del sito prima che venga adottata una configurazione finale.
