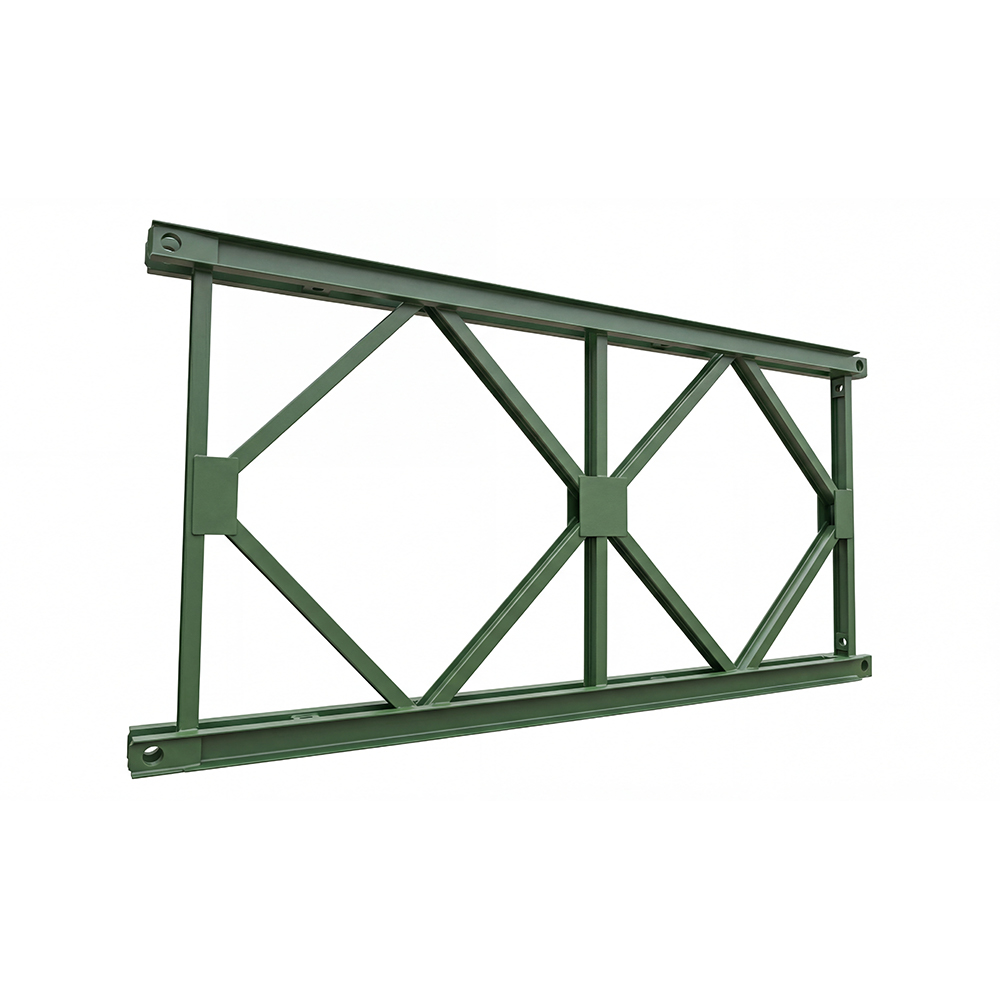

Vedi dettagliTipo 321 - Struttura di supporto gettata in opera Pannelli del ponte Bailey: gli elementi della corda dei pannelli del ponte Bailey sono realizzati in acciaio a canale 10# a doppia sezione e gli elementi verticali e diagonali sono costituiti da travi a I da 8#. L'intera struttura è saldata per formare una forma a "croce", risultando in una struttura stabile e affidabile che non è soggetta a torsioni o deformazioni. La capacità portante teorica degli elementi del corrente è di 560 KN, la capacità portante teorica degli elementi verticali è di 560 KN e la capacità portante teorica degli elementi diagonali è di 171,5 KN. I pannelli Bailey fungono da principali componenti portanti dell'intero ponte e sono collegati tramite perni Bailey.
| Dimensioni esterne | 3115*1500*176mm |
| Dimensioni della distanza dal centro | 3000*1400mm |
| Materiale | Q355B |
