Attraverso supporti rigidi orizzontali, i carichi verticali della sovrastruttura vengono convertiti in forze di contenimento orizzontali e trasferiti alle colonne o ai componenti della fondazione, ...

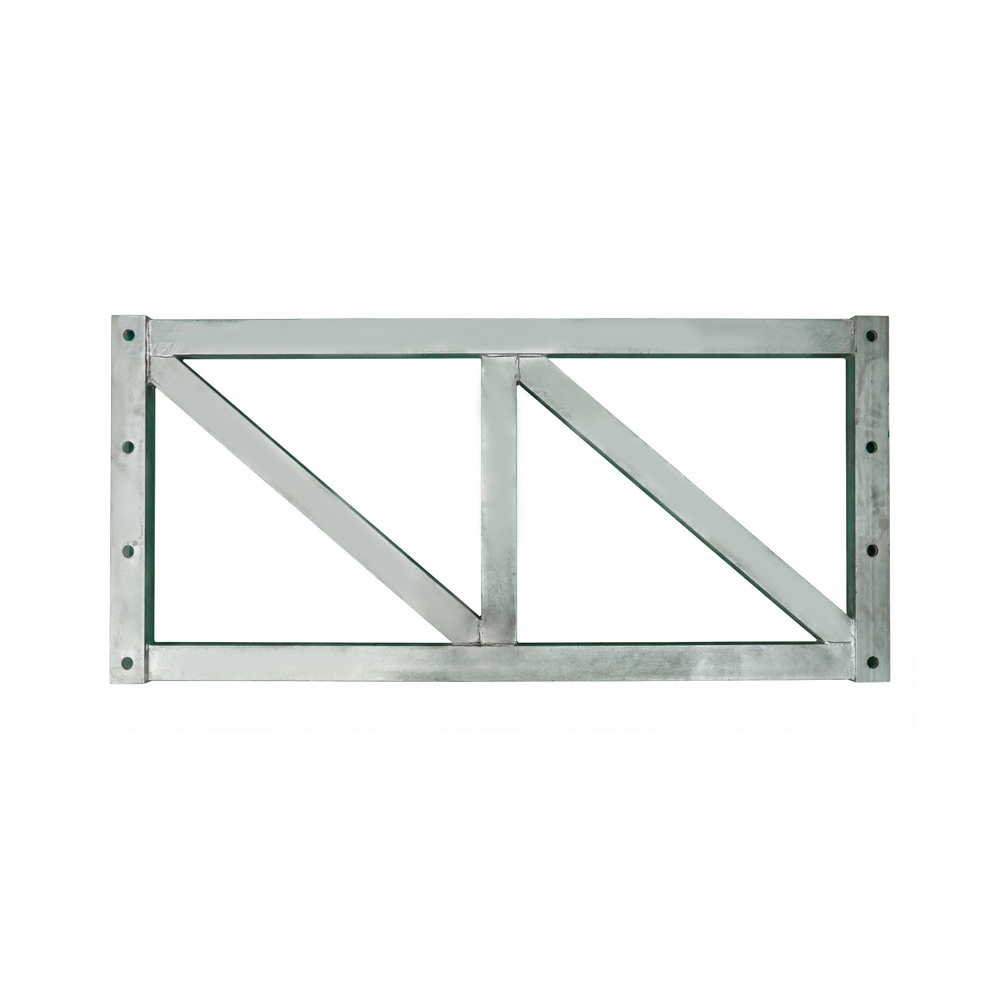

Vedi i dettagliIl telaio di supporto verticale tipo HD200 per ponti Bailey è il componente portante verticale principale del ponte in acciaio prefabbricato HD200 e del sistema di tralicci per carichi pesanti. La sua funzione primaria è quella di trasferire i carichi verticali e prevenire il ribaltamento strutturale e la deformazione verticale. Lavorando in combinazione con telai di supporto orizzontali e corde di rinforzo, forma un sistema stabile tridimensionale, trasferendo uniformemente i carichi pesanti (come il traffico dei ponti e i carichi di costruzione) alla fondazione. È adatto per scenari ingegneristici di grandi dimensioni (9,144-60,96 m) e con carichi elevati (classe HS25 e superiore). Il prodotto è disponibile in due specifiche, tipo 730 e tipo 480, corrispondenti alla spaziatura corrispondente del traliccio HD200. È ampiamente utilizzato nell'ingegneria dei ponti, nei sistemi di supporto delle casseforme di grandi dimensioni e nelle operazioni di salvataggio di emergenza. Si tratta di un componente fondamentale per risolvere problemi di ingegneria come eccessivi rapporti altezza-larghezza e insufficiente capacità portante della fondazione, formando un circuito chiuso di carico completo con gli accordi di rinforzo e i telai di supporto orizzontali dello stesso sistema, garantendo la stabilità strutturale complessiva.
| Dimensioni esterne 1 (modello 730) | 1774*820*50mm |
| Dimensioni esterne 1 (Modello 480) | 1774*570*50mm |
| Dimensioni della distanza dal centro | 1694*(250 230 250)mm |
| Materiale | Q355B |
